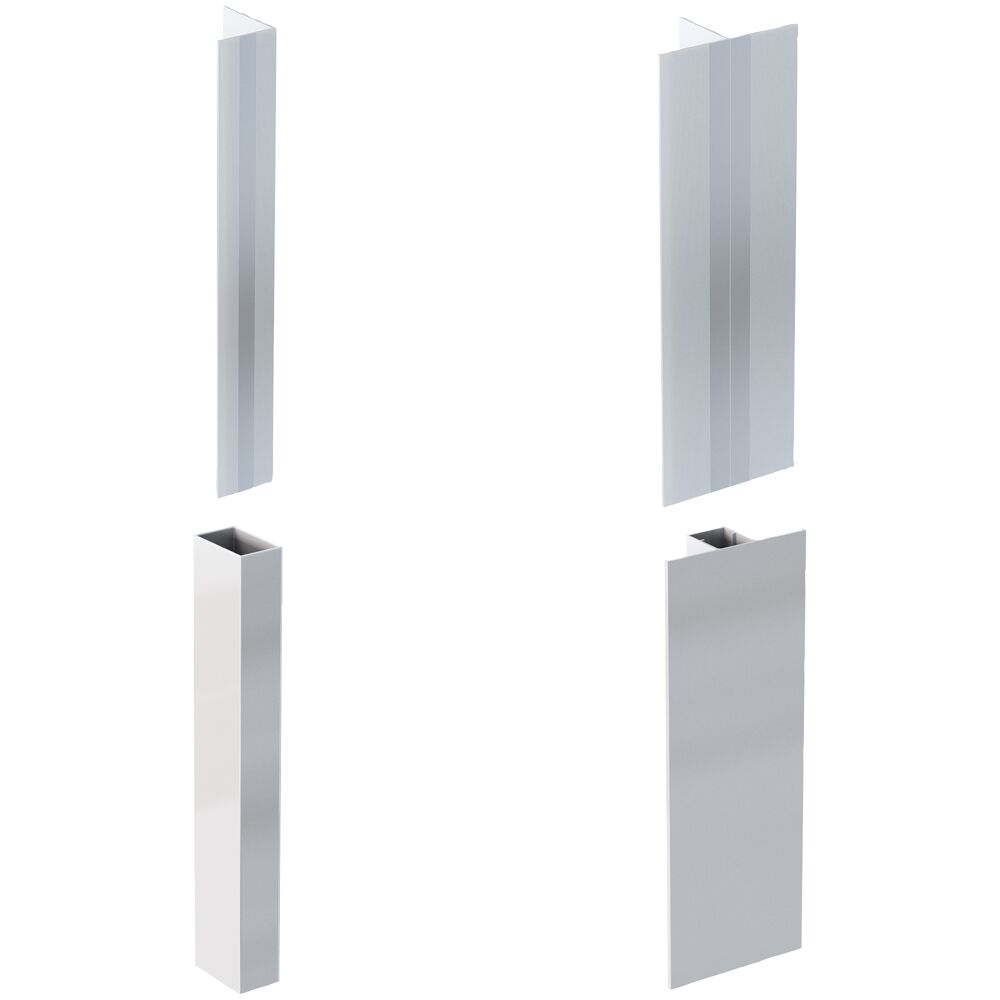

Direktbefestigung von Fassadentafeln (sichtbar oder geklebt)
Verwendung als Distanz-Unterkonstruktion und als Basiskonstruktion z.B. für Horizontalsysteme für verdeckten Befestigungen.
Die thermisch entkoppelten Wandhalter ZeLa, bestehend aus einer Grundkonsole und einem Schwert aus Aluminium oder Edelstahl, getrennt durch Polyamid-Kupplungen, bilden als vertikales Tragsystem ATK 100 die Grundlage für die vertikale Ebene. Sie werden mittels Verankerungsmitteln im Bauuntergrund befestigt. Zur Reduktion von Wärmebrücken können die Wandhalter zusätzlich mit Thermostops aus Hart-PVC versehen werden. Um alle gängigen Dämmschichtdicken und Fassadenauskragungen zu ermöglichen, werden verschiedene Schwertausladungen ausgeführt. Damit die thermischen Ausdehnungen der Profile ausgeglichen werden können, kommen die Wandhalter sowohl als Fest- als auch als Gleitpunkte zum Einsatz. Der Festpunkt nimmt zusätzlich zu den anteiligen Windlasten das gesamte Eigengewicht der Fassadenplatten und Unterkonstruktion auf. Das Besondere bei diesem System ist der bereits in den Halter integrierte Gleitmechanismus in den Polyamid-Kupplungen, so dass keine Langlöcher im Halterschwert erforderlich sind.
Die Fassadenklammern ATK 100 KL dienen zur sichtbaren Befestigung von Fassadenplatten. Hierbei werden die Fassadenplatten durch die Klammern gehalten. Die Basisplatte des Klammerelements ist bei allen Varianten identisch, jedoch sind die Klammern in Position und Art an die unterschiedlichen Anwendungen (z.B. Fuge, Leibung) sowie Bekleidungsmaterialien angepasst. Die Klammerelemente werden direkt auf dem passenden Tragprofil befestigt. Für eine optisch ansprechendere Lösung können die Klammern in der jeweiligen (RAL) Plattenfarbe beschichtet werden.
Die U-förmigen Wandhalter FUH des vertikalen Tragsystems ATK 101 aus Aluminium bilden die Grundlage für die vertikale Ebene. Sie werden mittels Verankerungsmitteln im Bauuntergrund befestigt. Zur Reduktion von Wärmebrücken können die Wandhalter zusätzlich mit Thermostops aus Hart-PVC versehen werden. Um alle gängigen Dämmschichtdicken und Fassadenauskragungen zu ermöglichen, werden die Wandhalter in verschiedenen Ausladungen ausgeführt. Damit die thermischen Ausdehnungen der Profile ausgeglichen werden können, kommen die Wandhalter sowohl als Fest- als auch als Gleitpunkte zum Einsatz. Der Festpunkt nimmt zusätzlich zu den anteiligen Windlasten das gesamte Eigengewicht der Fassadenplatten und Unterkonstruktion auf. Der Gleitpunkt sorgt mit seinen Langlöchern zusätzlich dafür, dass das vertikale Profil, aufgrund thermischer Ausdehnungen, gleiten kann. Ebenfalls dient der Gleitpunkt dazu, Windlasten abzutragen.
Die Fassadenklammern ATK 102 dienen zur sichtbaren Befestigung von Fassadenplatten. Hierbei werden die Fassadenplatten am Rand der Platte gehalten. Es gibt unterschiedliche Varianten der Klammern für die verschiedenen Anwendungen (z.B. Fuge, Leibung) sowie für unterschiedliche Bekleidungsmaterialen. Die Klammern werden direkt auf das passende ATK 102 Vertikalprofil montiert. Die Klammer kann auch zur verdeckten Befestigung von Terrakotta verwendet werden.
Die Agraffen sind ein Teil der verdeckten Befestigung für vorgehängte hinterlüftete Fassaden. Sie werden auf den in der Fassadenplatte montiert und leiten die durch die Fassadenplatten erzeugten Lasten auf die Horizontalprofile weiter. Dank der aufeinander abgestimmten Geometrie können die Agraffen schnell und einfach in die Horizontalprofile eingehängt werden. Die zwei oben, außen liegenden Agraffen besitzen Einstellschrauben, um die Höhe der Platte zu nivellieren und somit ein gleichbleibendes Fugenbild zu erzeugen. Auch bei den Agraffen werden Fest- und Gleitpunkte ausgeführt. Während die Festpunkte durch Zubehörelemente (z.B. Klemmstücke oder U-Profile) fixiert werden, ermöglichen die nicht fixierten Gleitpunkte die thermische Ausdehnung des Systems. Die Agraffen sind in verschiedenen Abmessungen erhältlich.
in Bearbeitung
Die ATK 107 Clips werden hauptsächlich für die Befestigung metallischer Kassetten und Platten verwendet. Sie werden nach statischer Bemessung und Anforderung auf die Tragkonstruktion genietet oder geschraubt. Das innenliegende Gummi fixiert die Fassadenplatte und verhindert entstehende Geräusche aufgrund von Plattenbewegung.
Die ATK 601 Wandhalter-Sets bestehen aus einem Langschaftdübel, der die Quer-, Zug- und Druckkraft aufnimmt, sowie einem Anbauteil und einem T-Stück. Je nach Ausrichtung des T-Stücks kann an den Wandhalter ein vertikales oder horizontales Aluminium Tragsystem montiert werden.
Die optimale Lösung zur Kombination von Holz- und Aluminiumunterkonstruktionen. Des Weiteren sind sie mit allen Wandhaltersystemen kompatibel
Das T-Stück wird als Adapter für die Grundlage einer vertikalen Tragkonstruktion aus Holz verwendet.
